导热油旋转接头密封原理

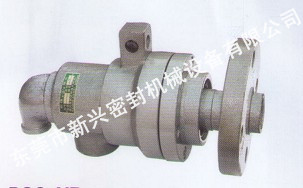

导热油旋转接头是一种将高温流体介质从静态系统输入到动态旋转系统的过渡连接密封装置。

产品特点

高速导热油旋转接头采用平衡式端面密封，使密封环两端产生的压力几乎相等，从而有效地降低了密封载荷对密封面的磨损，在不锈钢轴头镶嵌南韩进口高分子碳化硅环与密封环摩擦密封，摩擦系数低，密封效果好。解决了不锈钢轴头易腐蚀及不耐高温问题。达到世界领先水平。空心轴加长及轴承间隔，拆装更方便。且转速快、稳定性强，延长了使用寿命。辅助密封采用日本进口硅橡胶及氟橡胶。确保高温下密封件不软化。密封环使用高密度石墨浸渍后加工而成。使用特殊处理过耐高温不锈钢弹簧。具有稳定性强、转速快、使用寿命长、安装方便等特点。国产导热油旋转接头多数采用球面密封结构,碳金石墨密封,碳钢弹簧或不锈钢弹簧补偿,粤旋机械采用耐高温弹簧辅助密封.

适用介质

水、空气、蒸汽、热油、液体 切削液 化工

导热油旋转接头壳体采用灰铸铁※球墨铸铁※钢件做壳体，低温油高速设备普遍采用合金铜材做壳体，转轴使用45#钢※不锈钢做密封连接件，密封辅助环则使用石墨※柔性石墨做填料平衡密封辅助。

采用碳金环 碳化硅 合金 铜环 碳化钨 石墨 浸睇环

铸铁无油轴承型转速:100RPM-200RPM。合金铜壳体采用深沟轴承的 200RPM-1000RPM机械密封200PM-600PM

压力:1.0Mpa-15MPa 温度:180 ℃-300 ℃。

广泛应用于 合成革 PVC 超纤革 贴合设备 塑料压延 密炼机 液压设备 涂层机械 造纸机械 包装机械 化工 橡胶机械 纺织 印染 玻璃 淀粉 石油 医药 洗涤 烟草 干燥 电力 食品机械等使用高温油或蒸汽的设备。
