水平定向钻机用旋转接头的结构

水平定向钻机用旋转接头，包括 ：主轴，主轴通过轴承设置在壳体内，在壳体的后端设置有端盖，在端盖内设置有旋转接头和密封接头，在密封接头与旋转接头之间设置有弹簧，在密封接头与主轴之间设置有一对相互配合的硬质合金片，一个硬质合金片固定在密封接头的前端上，另一个硬质合金片固定设置在主轴的后端上，旋转接头通过圆柱销设置在外壳上，在旋转接头内设置有通道一，在旋转接头内设置有通道二，在主轴内设置有通道三，通道一、通道二和通道三之间相互连通。这种旋转接头优点是：采用硬质合金密封结构，弹簧自动补偿两硬质合金片的磨损，使用寿命长，不容易出现漏浆，结构简单可靠，密封效果好，维修方便。

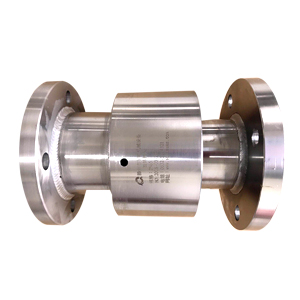

DN旋转接头
