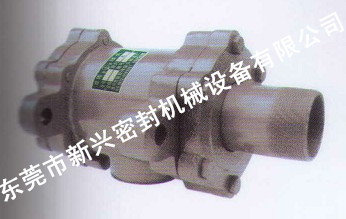

QD型旋转接头-梅花

产品特性:

QD型旋转接头-梅花

上一个:QS-G型旋转接头
下一个:QS-G型旋转接头-梅花
  • 产品详情


结构特点

采用性能可靠的球面摩擦密封结构,能自动调心,自动补偿,可适于旋转精度较低,同心度不好的设备中,内部仅有四支零部件这种简单而有效的结构,使其维护更方便,可靠的材料保证经过精严的球面与底平面,能提供足够的使用寿命。


适用范围

最高转速:≤100RPM

最高压力:≤1.8MPa

最高温度:≤220℃

适用介质:饱和蒸汽、过热蒸气、过热水


1.闷盖                6.弹簧

2.球面密封环        7.弹簧垫

3.弹簧座             8.外管体

4.无油轴承          9.底盖

5.壳体
